机房墙板/钢制复合墙板安装方法示意图

介绍:兴铁挂钩式结构钢制墙板和标准机房彩钢板的简易安装方法示意图
咨询热线18780144943

兴铁(崇佑)密缝挂钩式钢制墙板

兴铁(崇佑)密缝挂钩式墙板,拆卸安装方便,在平整的基层墙面上进行安装即可。配合专用的挂钩龙骨,挂钩孔和墙板上的安装挂钩的定位孔在工厂中用数码开孔机定位,完全吻合,以减轻现场工人的劳动强度,同时保证安装品质。

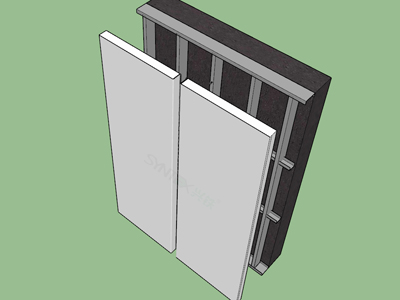

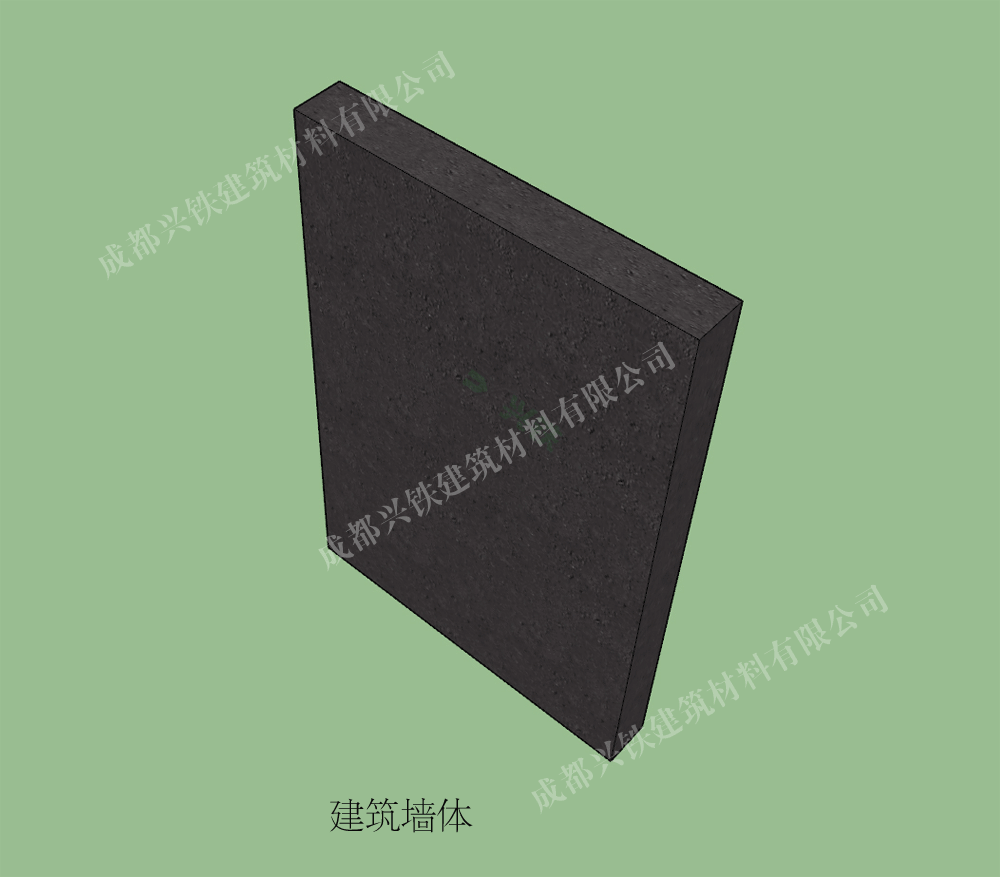

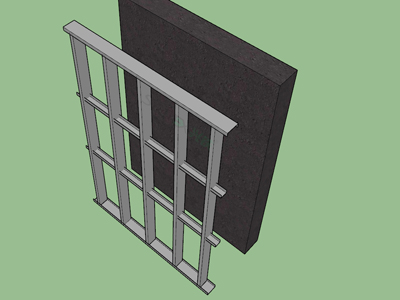

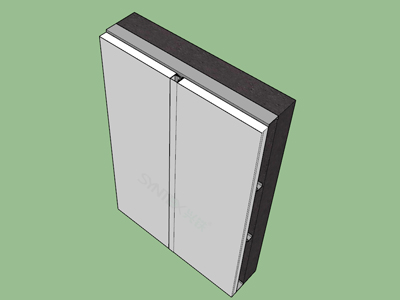

拆卸安装示意图

undefined

兴铁专用挂钩龙骨尺寸

兴铁 M系列机房墙板

兴铁M系列/CLOUD系列机房墙板,表面材预涂热浸镀锌钢板0.5-0.6mm,背衬12mm石膏板,总厚度约13mm,用M型压条及自攻螺钉锁在轻钢龙骨上,外扣U型压条。钢板符合GB/T12754标准规定,具备良好的抗氧化、抗拉强度等性能。背衬石膏板或瓦楞板,满足防火、隔音、保湿剂强度需求。耐火等级:A1级。

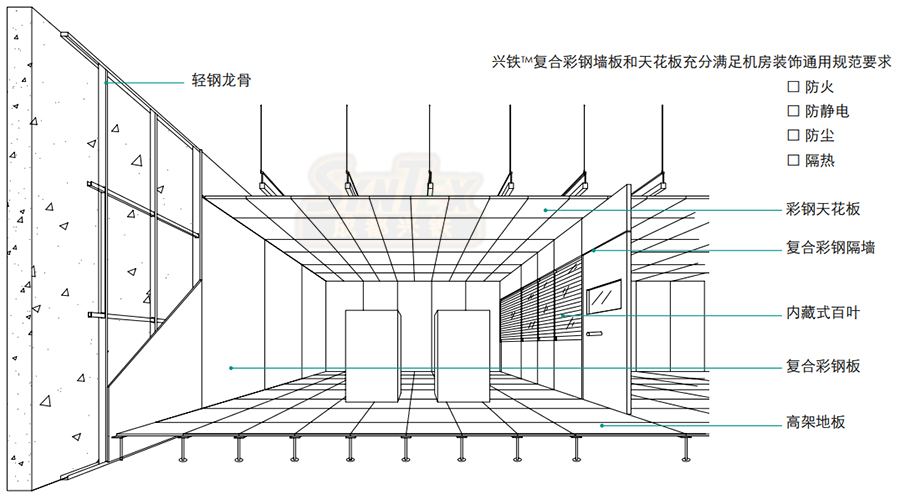

标准机房墙板安装方法示意图

undefined

兴铁提供定制钢制复合墙板系统解决方案,欢迎电话咨询了解。

1.放样:依图面及现场实测尺寸进行放样(隔墙中心线)以两收边中心线与地面的交点弹出地轨中心线。应保证这四条线处在一个垂直面内,以保证以后安装之墙面的垂直。

2.天轨:安装要整齐,接口处须补强修齐,每隔500mm—600mm击钉或螺丝固定于水泥天花板。

3.地轨:安装地轨时要先把门的安装位置预留,尚需注意地差问题。如地面高低差太多,须整平使其落差减少,不影响调整水平,每隔600mm以击打或螺丝固定地坪上,如果地缝太大以填缝剂补满。

4.收边:根据实际测量值切割收边,切割后边缘修齐。力求整齐一致,连接处要求无缝隙。与天轨及踢脚板接口处尤其注意,更要做到无缝隙。

5.竖向龙骨:每隔400mm置一支竖向龙骨(为彩钢板尺寸的1/3),门框两侧立柱上下完全固定,不致于摇晃,反方向增加一支竖向龙骨,门扇宽度超过90cm以上,门框上横立柱必须加强固定,必要时以焊接固定之。

6.横向穿心龙骨:高度超过3米以上,以垂直方向1.2米置一支,当连两支衔接处必须重叠,重叠长度不得少于10cm。

7.岩棉:在由龙骨分割成的空隙里面,填充保温岩棉,岩棉需填充严实,不能有空隙。

8.墙板:由一侧开始安装彩钢板,依次安装,相连板间距12mm。隔板之间采用宽度12mm压条,标准单元墙板均可互换。

注意事项

        1、墙板安装尤其注意细节,首先把墙板运至安装点附近,使用吸盘将金属板直立,下端靠在踢脚板上,衬板两侧紧靠竖向龙骨,单边与另一片墙板间距12mm以固定件靠上,用自攻螺丝固定于竖向龙骨上,固定间距500mm—800mm之间,组装时须注意水平及垂直,当到达后一块墙板须裁切时,必须以尺寸丈量过,按正确方式裁切修齐,安装于墙面上。

2、墙体角收边阴角由“U”型阴角收边条收边处理。

       3、为达到整体效果美观大方,拐角以及柱子可采用工厂量身定做的定尺彩钢板。

       4、墙体拐角采用L型同色专业收边,使拐角与墙面保持一致。
